晶丰明源40-150W隔离恒压驱动方案

LED灯带在现代照明中扮演着日益重要的角色，它不仅引入了灵活、可定制的照明设计理念，还为家庭用户创造出更加丰富的灯光氛围和层次感。随着技术的不断进步，LED灯带照明正朝着智能化、应用领域多元化的方向快速发展。

晶丰明源BP3536D/BP3536G/BP3539系列是专为LED灯带打造的恒压驱动产品，该系列采用恒压+恒流双闭环控制，实现高精度电压控制和过载电流恒流控制，显著提升了产品性能和系统可靠性。在工作模式方面，该系列产品在全功率范围内采用准谐振谷底导通模式和混合频率调节模式(BCM+DCM+BURST)，不仅具有效率高、成本低的优势，同时有效减少噪音与空载功耗，为LED灯带在智能家居、商业照明等领域的拓展应用提供了可靠保障。

01 目标应用

恒压灯带照明、橱卫照明驱动

轨道灯恒压电源

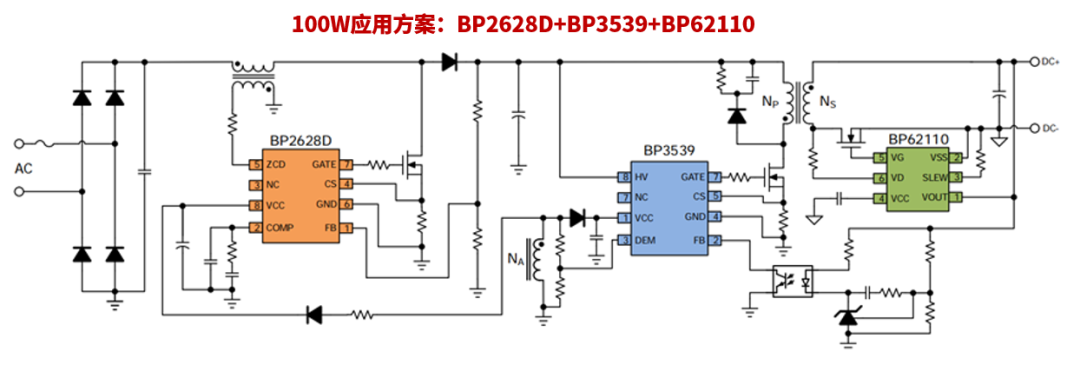

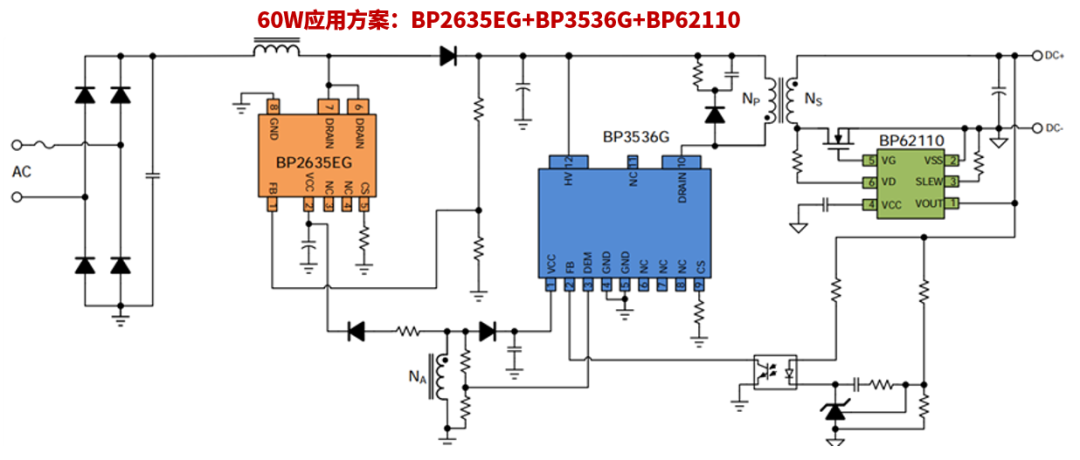

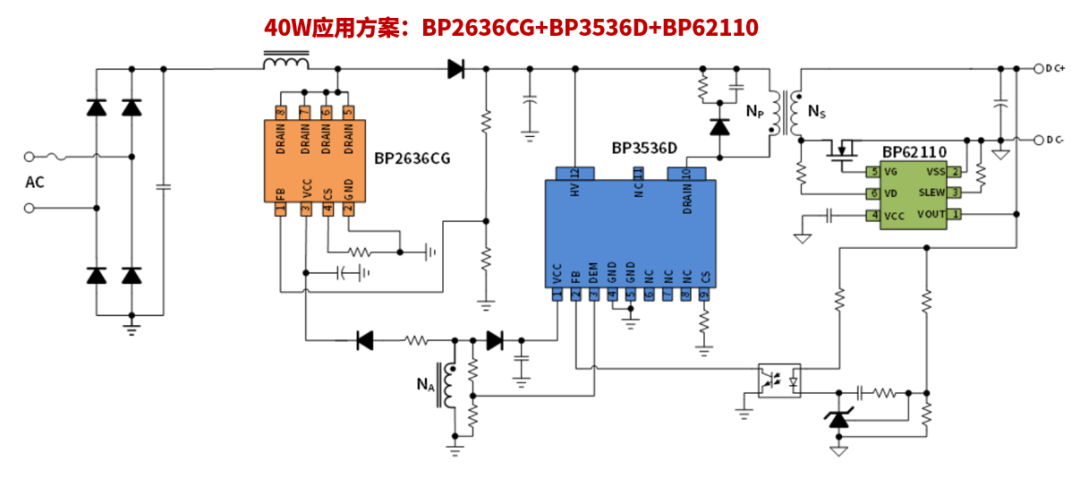

02 应用电路图

03 性能特点

高效率：全功率范围内实现准谐振(QR)导通模式，两级方案，系统效率>91%

良好的动态调整率：采用SSR副边反馈，动态调整率<±1.5%，兼容灯带斩波调光不闪灯

双闭环控制模式：芯片集成高压启动和恒压+恒流双闭环控制模式

工作频率：支持最高150KHz

内置软启动：减少原边开关管和副边整流管启动尖峰电压应力

噪音低：满载、半载、空载噪音低

空载待机功耗低：Boost + Flyback两级方案系统待机功耗<0.2W

齐全的保护功能：逐周期限流保护，集成开路、短路、欠压、过压、过温保护

04 封装形式

BP3536D/G

EHSOP-12封装

(内置MOSFET)

BP3539

SOP-8封装

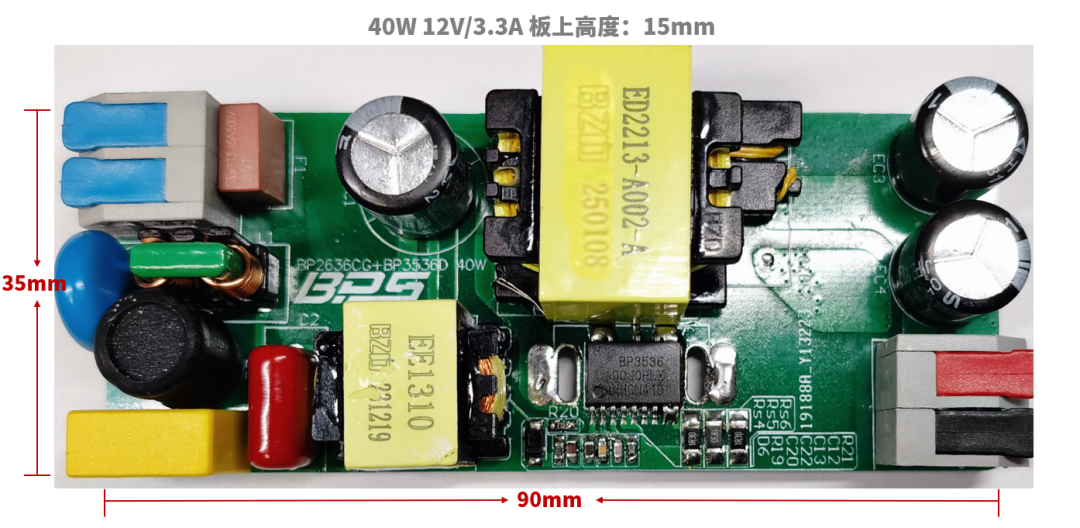

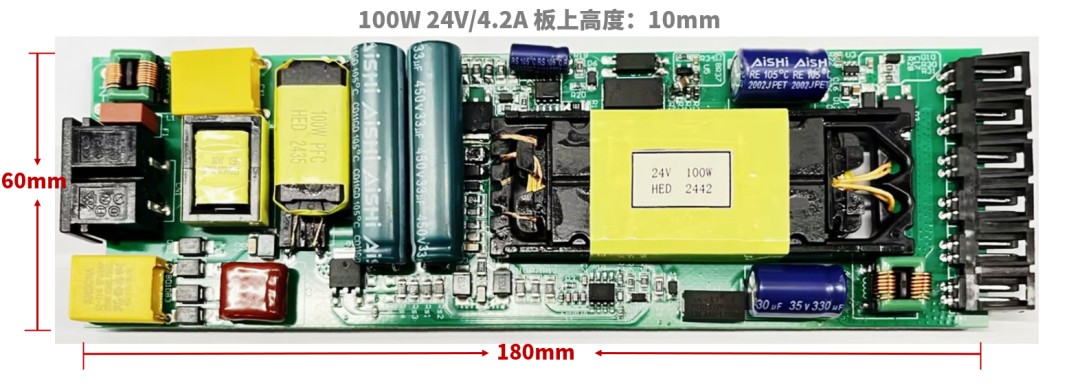

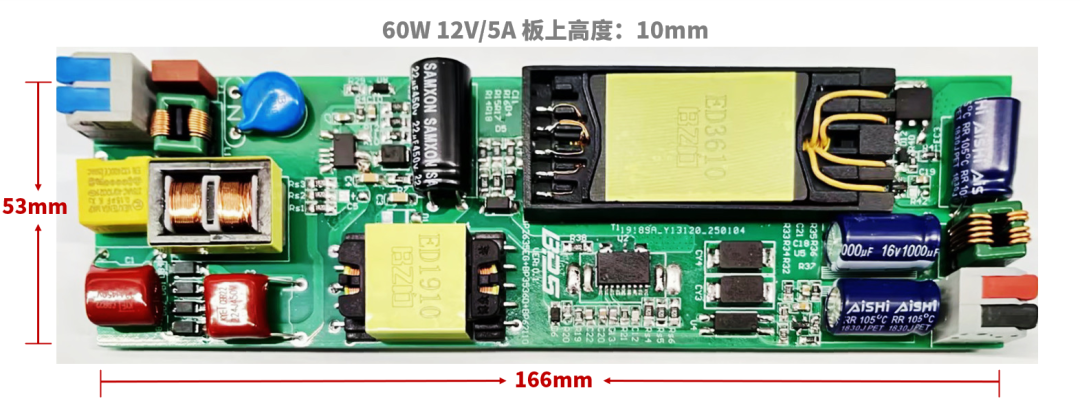

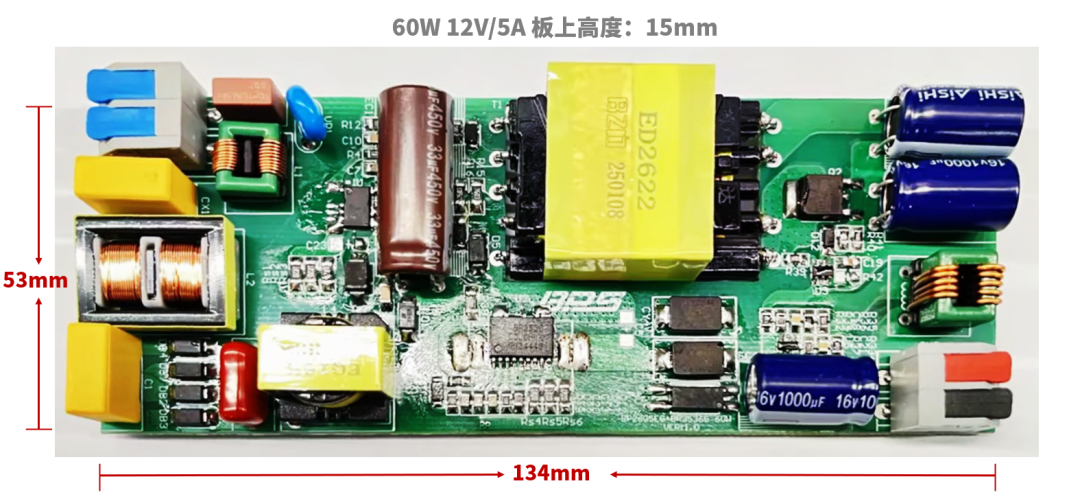

(外置MOSFET) 05 Demo板

主推隔离恒压方案

晶丰明源BP3536X/BP3539恒压系列产品具有系统效率高、调光动态好、EMI调试简单和保护功能齐全等特点，能适应各种恒压灯带照明和磁吸轨道恒压电源应用。
